RFID системы проезда. Управление шлагбаумами и воротами по радиометкам UHF

Системы контроля доступа и мониторинга по RFID-меткам

для бизнеса
для промышленных предприятий
для предприятий ЖКХ
для частного сектора

RFID-Системы SAUK могут работать:

Автономно, без стороннего оборудования и софта
В составе практически любых СКУД
По API со сторонними IT подсистемами

RFID-Системы SAUK поддерживают:

Большинство шлагбаумов и ворот
Любые UHF RFID-метки
Интеграцию через Wiegand
Интеграцию по API через Wi-Fi, Ethernet, RS232/RS485
Протоколы MODBUS, MQTT, REST

Автоматизация КПП с применением RFID-считывателей SAUK

Готовые комплекты "Системы проезда SAUK"

Готовые комплекты "Системы проезда SAUK" (Авто-СКУД) не требуют дополнительной проработки, выбора и покупки каких-либо дополнительных аксессуаров - в комплекте есть всё необходимое. Можно смело брать оборудование из комплекта и производить установку антенн сразу на объекте - Вам потребуется только выбрать место для размещения антенн, установить их и протянуть кабели.
Настроить оборудование очень просто, настройка производится через Wi-Fi или по Ethernet. Для настройки используется графический интерфейс WEB-панели. Об этом можно прочитать тут.

Рабочая станция СКУД SAUK Access

ПО АвтоСКУД SAUK Access для авто + Считыватель + 2 внешние антенны и аксессуары + возможность масштабирования

Для контроля:

2-х шлагбаумов с односторонним движением
или 1-го шлагбаума с реверсивным движением в 2 стороны въезд \ выезд

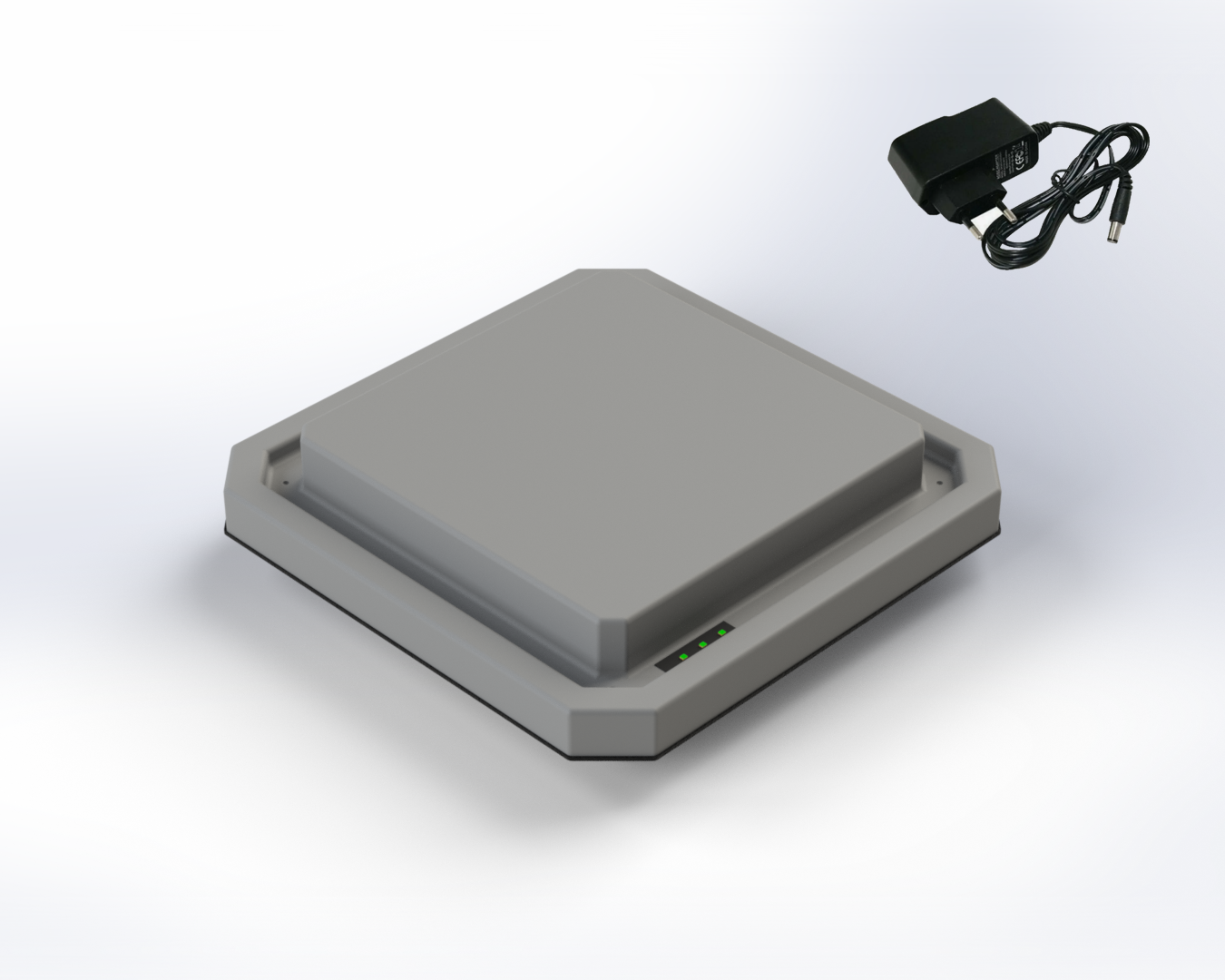

RFID-считыватель SAUK LR290-iot-X (моноблок)

В комплекте:
1) ПО SAUK Access - система контроля и управления доступом (СКУД), предустановленная на микрокомпьютер + термошкаф
2) RFID-считыватель SAUK E2 (Wi-Fi, Ethernet), 1 шт
3) RFID-антенна SAUK LR290-PRO, 2 шт
4) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
5) Кронштейн из 3 мм нержавеющей стали, 2 шт
6) Блок питания 12 VDC, 1 шт

Особенности использования: Обеспечивает полный контроль и управление доступом (СКУД), выдачу пропусков для авто, деактивацию, управление и контроль. Оснащено удобным современным интерфейсом, предназначено для администратора, охранника и частных пользователей.

Технические особенности: 2 ЭМ реле для шлагбаумов, 2 твердотельных реле для выносной индикации, Ethernet и Wi-Fi, WEB-панель для настройки. Можно подключить дополнительные считыватели и управлять десятками КПП, въездов-выездов.
Дальность работы: до 15 метров

Обратите внимание! Стоимость комплекта включает микрокомпьютер с предустановленным ПО АвтоСКУД и термошкаф (гермобокс) для RFID-считывателя SAUK E2**

Система проезда SAUK Комплект №2

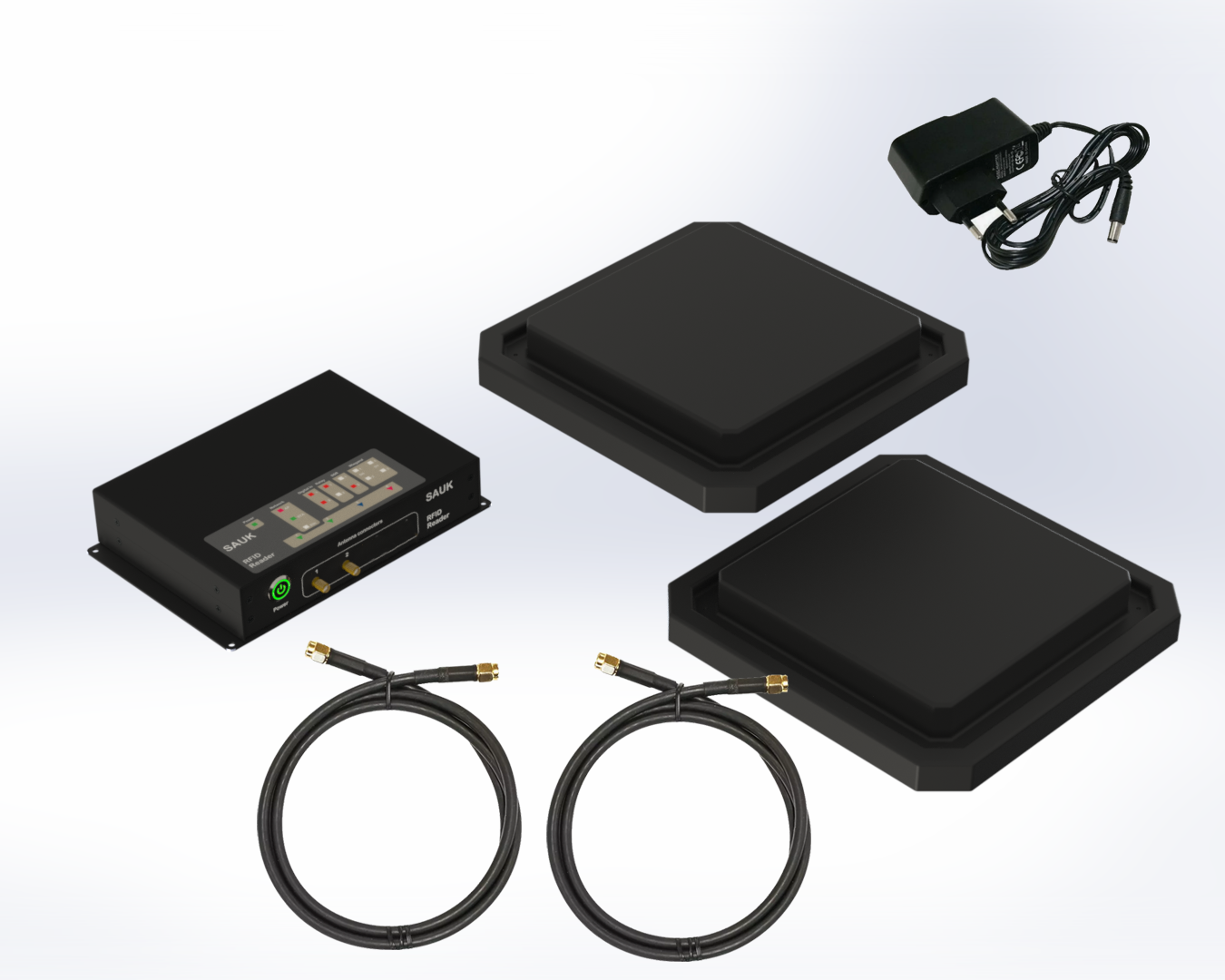

Считыватель + 2 внешние антенны и аксессуары*

Для контроля:

2-х шлагбаумов с односторонним движением
или 1-го шлагбаума с реверсивным движением в 2 стороны въезд \ выезд

В комплекте:
1) RFID-считыватель SAUK E2 (Wi-Fi), 1 шт
2) Всепогодная герметичная RFID-антенна SAUK LR290-PRO, 2 шт
3) Кабельная сборка СВЧ с низкими потерями по 12 метров, 2 шт
4) Кронштейн из 3 мм нержавеющей стали, 2 шт
5) Блок питания 12 VDC, 1 шт

Вы можете приобрести дополнительные опции:

Опция для работы с таблицей доступа -
часы реального времени и микросхема памяти (1 модуль),
Опция для работы в сети проводной LAN сети - преобразователь Ethernet (1 модуль),
Опция для подключения к сторонним СКУД контроллерам по стандартному протоколу - преобразователь интерфейса Wiegand (1 или 2 модуля),
Опция для подключения к проводным шинам - преобразователь RS232 или RS485 (1 модуль),
Дополнительные кабельные сборки СВЧ различной длины

Если требуется разместить считыватель E2**
на улице:

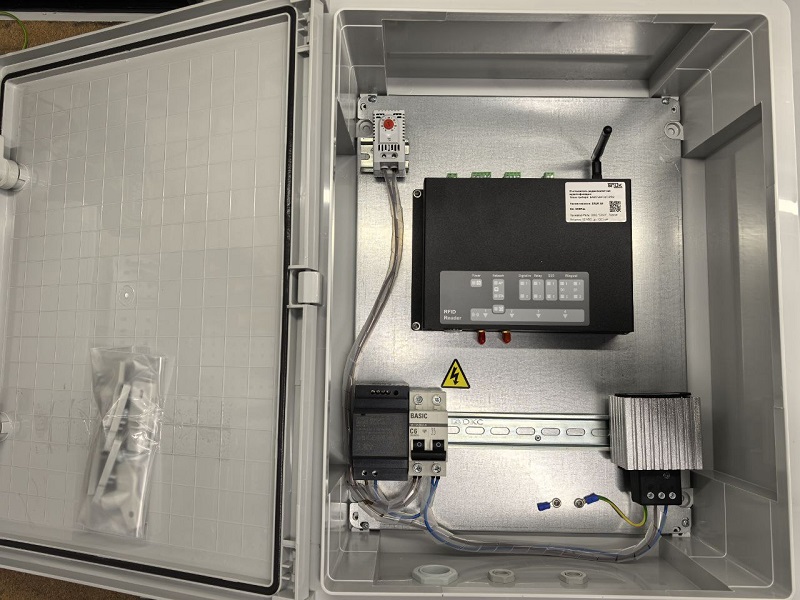

Бокс с обогревателем и термореле для RFID-считывателя E2 для размещения вне помещений

Система проезда SAUK Комплект №5

Считыватель со встроенной антенной и аксессуары

Для контроля 1-го шлагбаума с односторонним движением. Для контроля в обратном направлении потребуется второй прибор.

В комплекте:
1) Всепогодный герметичный RFID-считыватель SAUK M1 (Wi-Fi), 1 шт
2) Кронштейн из 3 мм нержавеющей стали, 1 шт
3) Блок питания 12 VDC, 1 шт

Дальность работы: до 10 метров

Интерфейсы:

1 реле для шлагбаума, индикация на лицевой панели, Wi-Fi, WEB-панель для настройки

Вы можете приобрести 1 из дополнительных опций:

Опция для работы с таблицей доступа -
часы реального времени и микросхема памяти,
Опция для подключения к сторонним СКУД контроллерам по стандартному протоколу - преобразователь интерфейса Wiegand,
Опция для подключения к проводным шинам - преобразователь RS232 или RS485

Обратите внимание, что комплекты с 1 и 2 представлены в комплектации "в обе стороны" - то есть, контролируют проезд транспорта по двум направлениям движения: въезд и выезд! Например, при покупке комплекта №2 вы получаете аналог двух считывателей.
* Мы рекомендуем использовать термошкафы-гермобоксы при установке UHF RFID-считывателей SAUK E2 вне помещений. Наличие обогревателя и термореле в термошкафе предотвратит появление конденсата в холодное время года и при переходах температурного режима через 0. Защита от пыли и влаги IP 65 гарантирует соблюдение условий эксплуатации и бесперебойную работу нашей продукции, установленной в гермобоксы, на производствах с агрессивной средой и при контроле доступа транспорта в уличных условиях. Вы можете заказать у нас гермобокс / термошкаф с обогревателем и термореле в компоновке, как на видео, по цене 24 500 р. Возможна различная комплектация, цена изменится в зависимости от ваших опций.

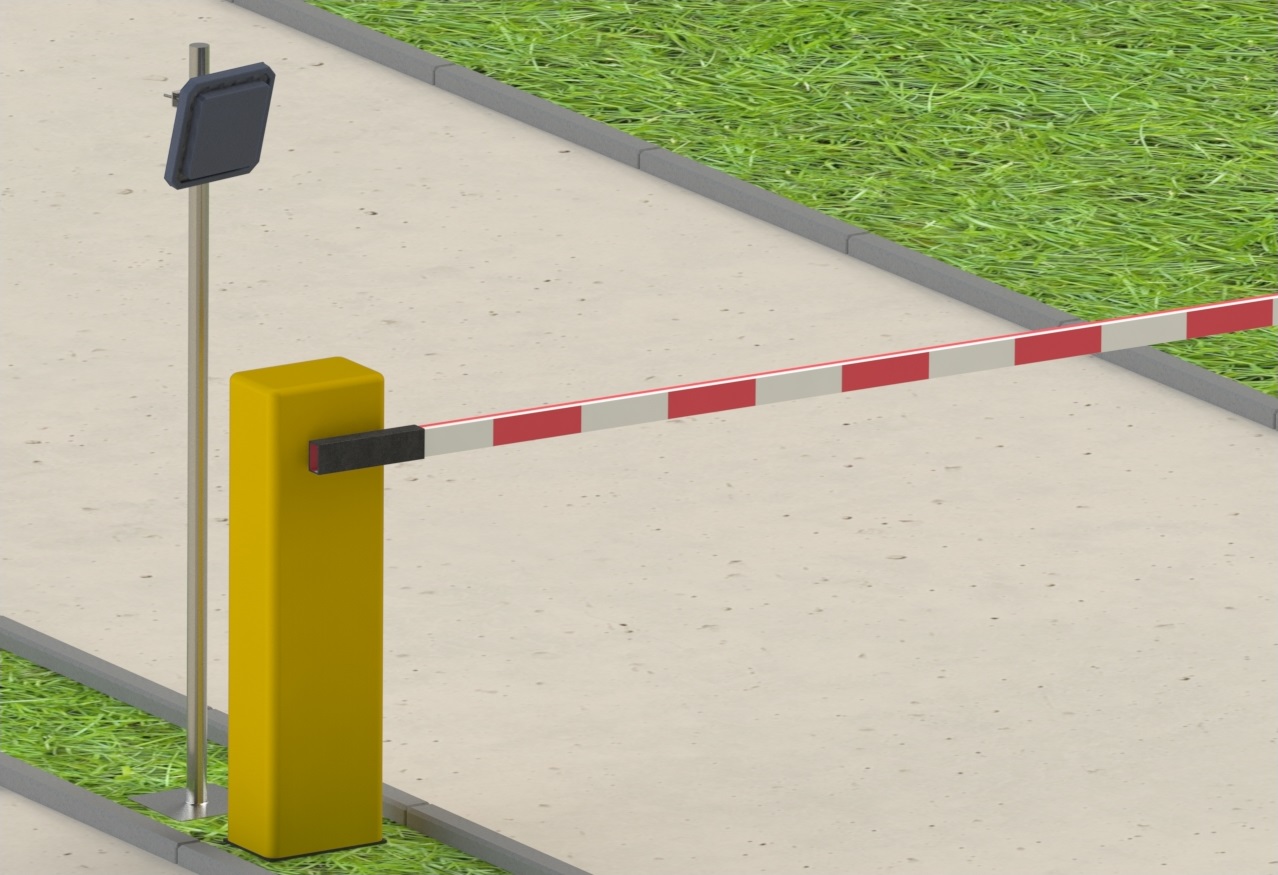

RFID-считыватель SAUK в форм-факторе моноблок

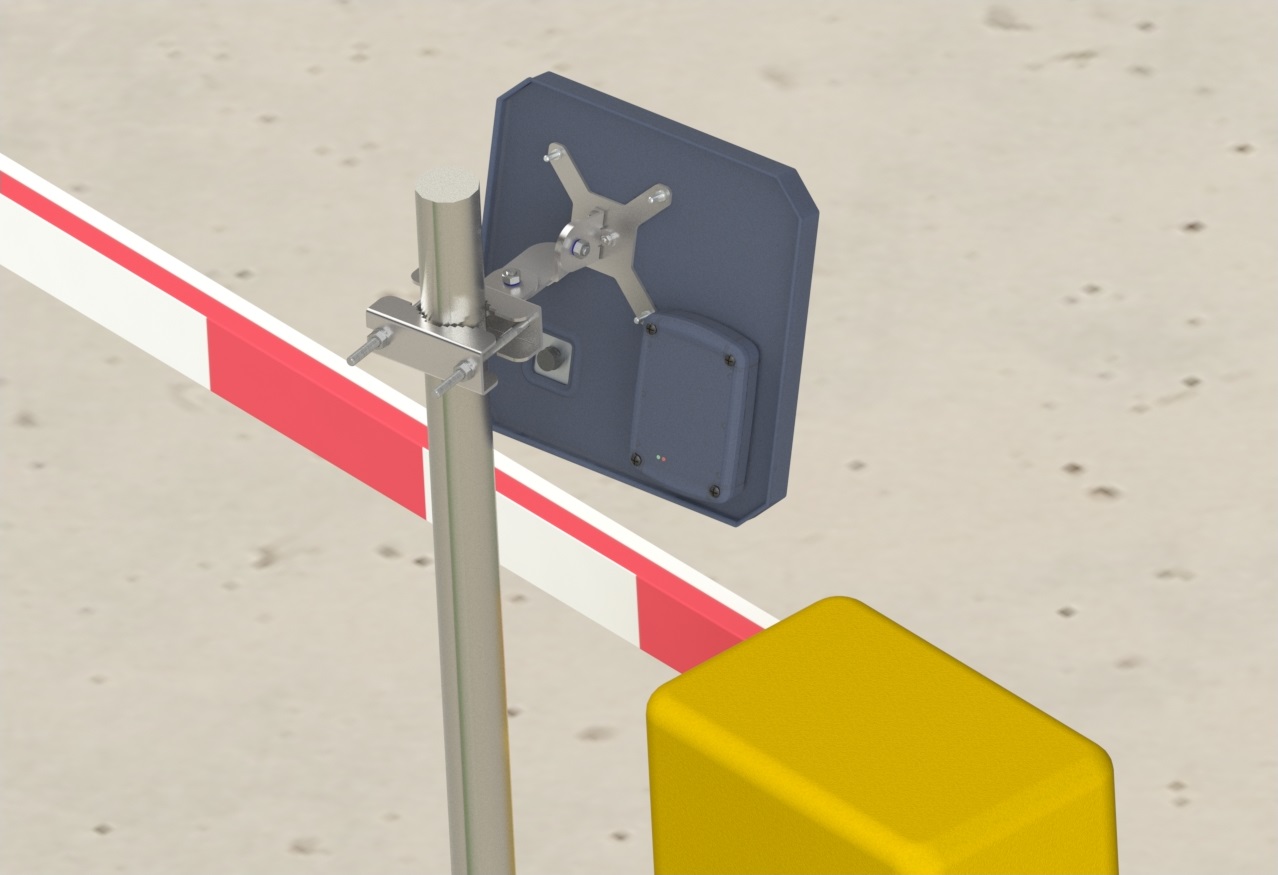

SAUK RFID-система для идентификации автомобилей

Российские RFID-метки SAUK

RFID-метка SAUK License frame

UHF-метка в виде пластиковой рамки ГОСТ Р для переднего ГОСНОМЕРа автомобиля

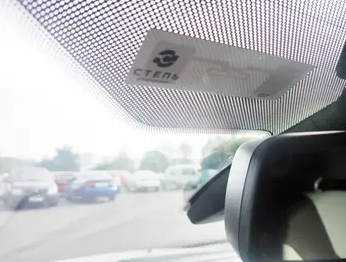

RFID-метка SAUK Windshield label

UHF-метка в виде наклейки на ветровое стекло автомобиля, замещает импортные метки

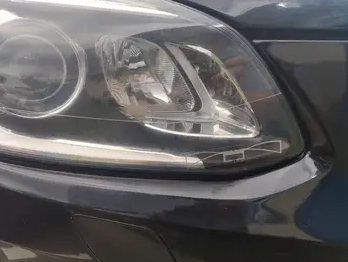

RFID-метка SAUK Headlamp label

Одноразовая UHF-метка для фары автомобиля/мотоцикла

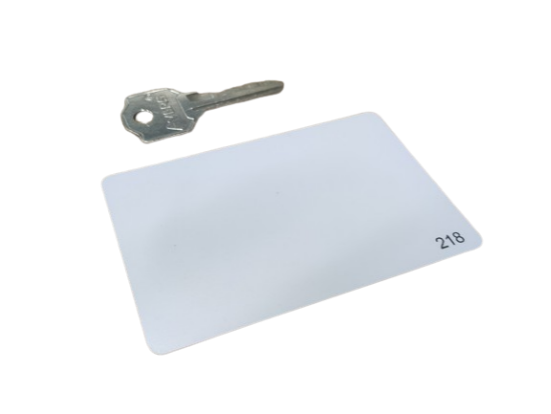

RFID-карта SAUK для водителя

UHF-метка в виде карты, дальность идентификации. Два варианта карт по дальности до максимально 5 метров или 11 метров

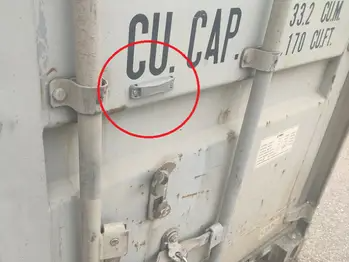

RFID-метка SAUK Tag93 в прочном пластиковом корпусе

RFID-метка SAUK Tag93 в пластиковом корпусе

Прочная UHF-метка для идентификации грузовиков, прицепов, вагонов, вагонеток

Гибкость подключения оборудования к шлагбауму

Выбирайте способ подключения, удобный Вам:

используйте систему автономно или
подключите её к системе СКУД, которая уже используется на объекте

Можно подключить к СКУД-контроллеру, подойдет практически к любым СКУД системам, доступным на рынке. Для подключения используется стандартный интерфейс Wiegand.

Можно использовать систему автономно, стороннее оборудование и софт не нужны. Для управления используется реле считывателя, эмитирующее нажатие на кнопку. Рекомендуется использование ПО SAUK Access - система контроля и управления доступом (СКУД) для автомобилей, предустановленная на микрокомпьютер + термошкаф!

Что это и как работает?
Всё очень просто!

Для идентификации автомобилей и организации автоматического КПП используются транспондеры UHF RFID, чаще их называют метки RFID (UHF RFID-метки).

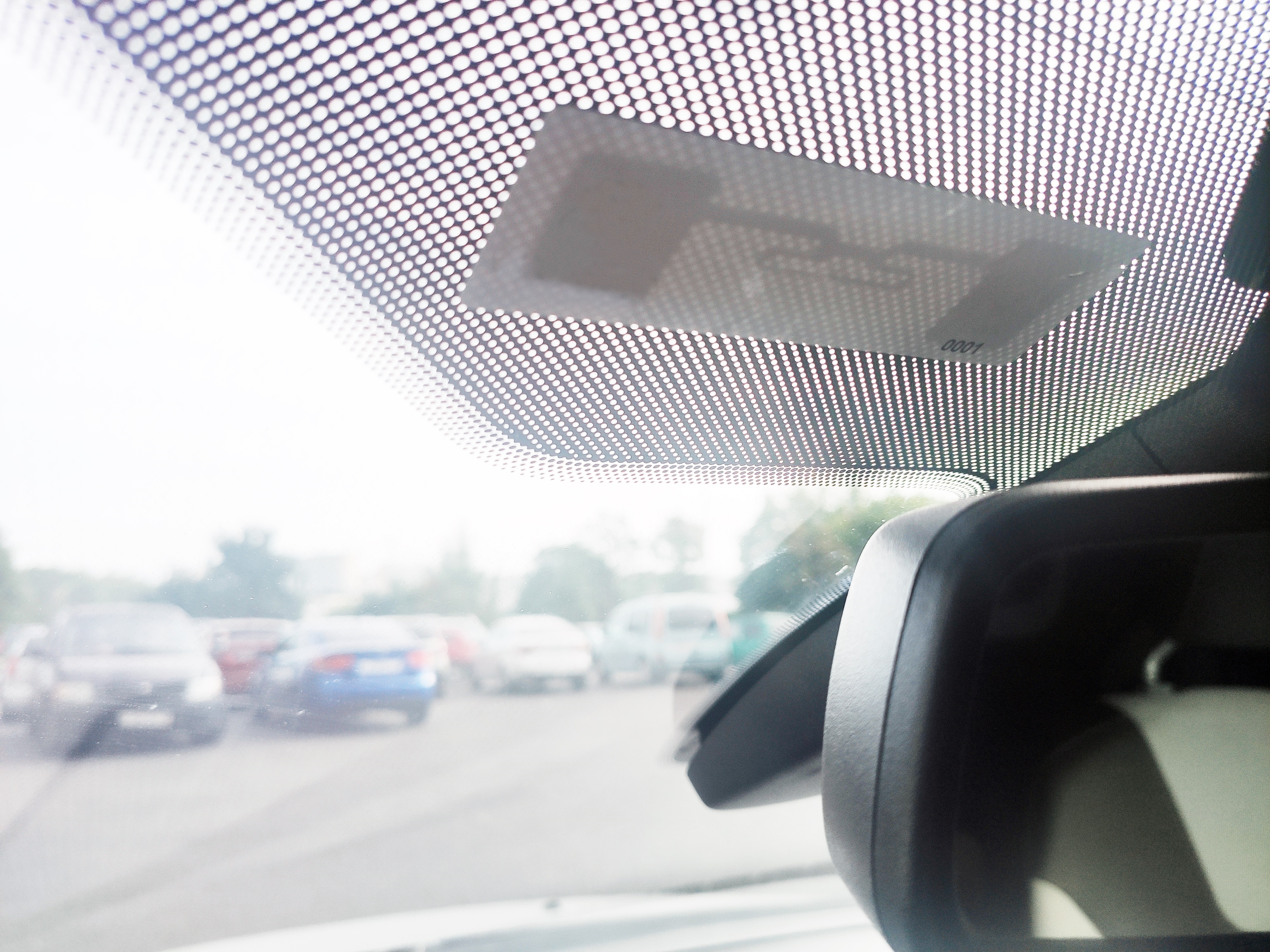

UHF RFID транспондер-наклейка размещается на ветровом стекле автомобиля.
Иногда людям выдаются UHF RFID-транспондеры в виде карты, размером, как банковская.
Применяемые нами UHF RFID-метки не содержат батареек, поэтому срок их службы практически неограничен.
Вблизи КПП предприятия, жилого двора или на въезде в коттеджный посёлок устанавливается UHF RFID-оборудование SAUK.
Одна UHF RFID-антенна SAUK направлена в сторону въезда, вторая - в сторону выезда.
Настраивается дальность действия, обычно до 5 м.
Как только UHF RFID-метка попала в область действия UHF RFID-антенны, она транслирует свой уникальный код.
По результатам проверки разрешений шлагбаум автоматически откроется.
Код метки может быть передан по интерфейсу Wiegand на контроллер СКУД (поддерживаются контроллеры большинства производителей).

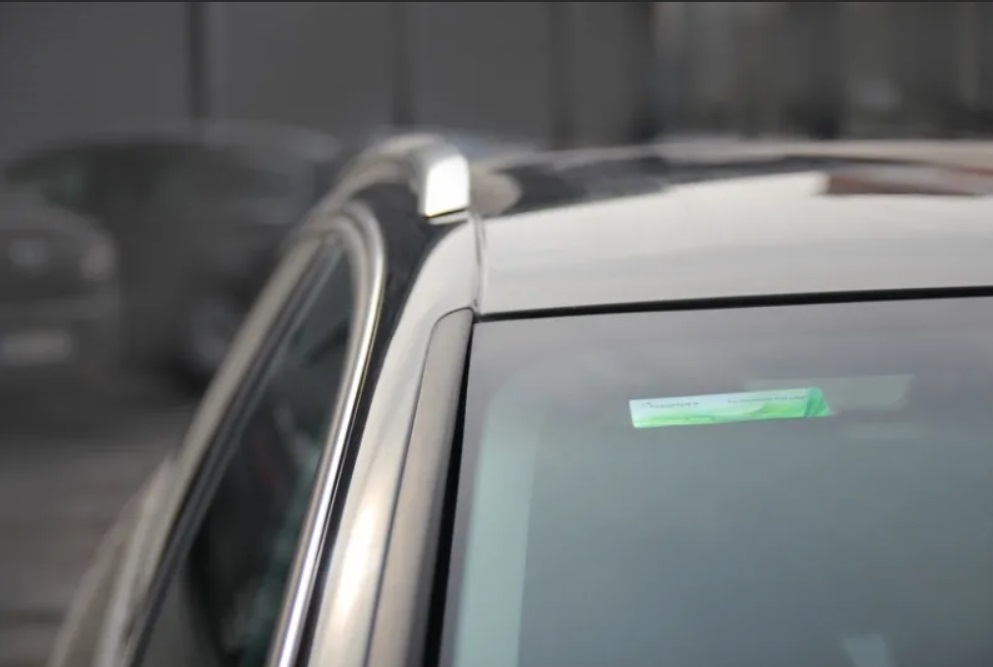

RFID радиометка на ветровое стекло автомобиля, идентификация авто на расстоянии

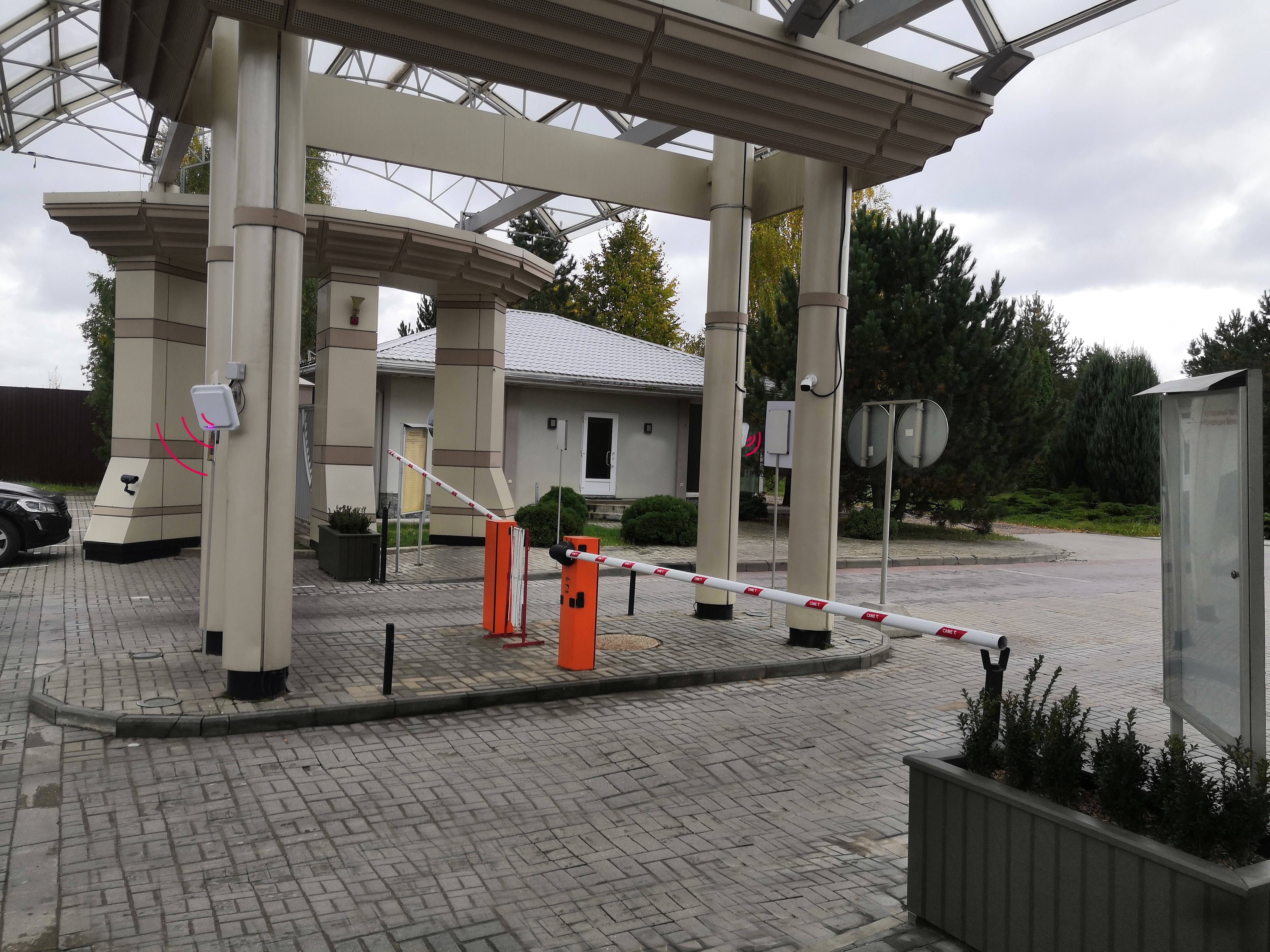

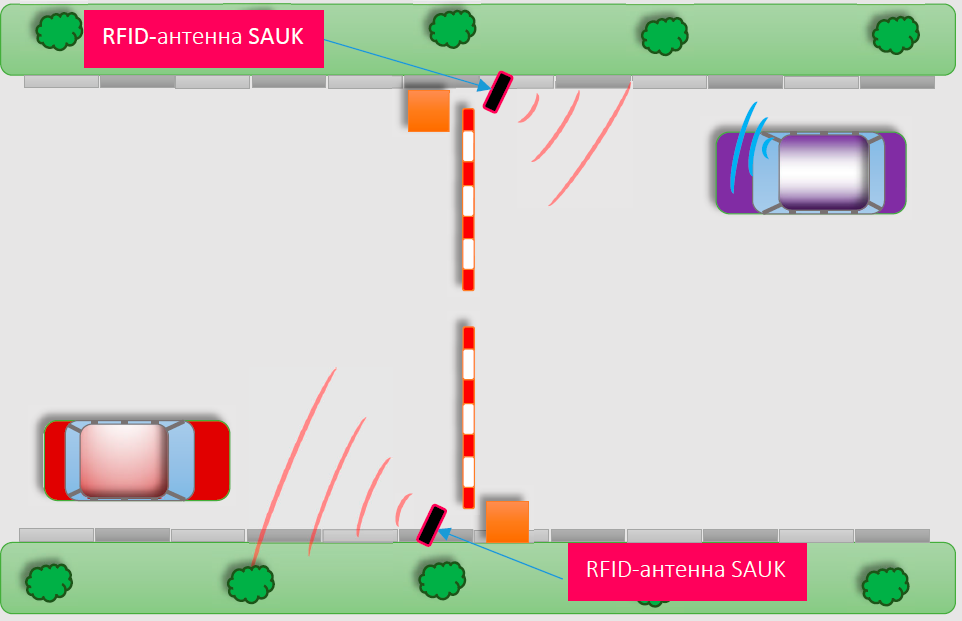

Пример оснащения КПП
с «островком безопасности» и 2 полосами движения

Выбирается место расположения UHF RFID-систем так, чтобы обеспечить прямую зону видимости до автомобиля.

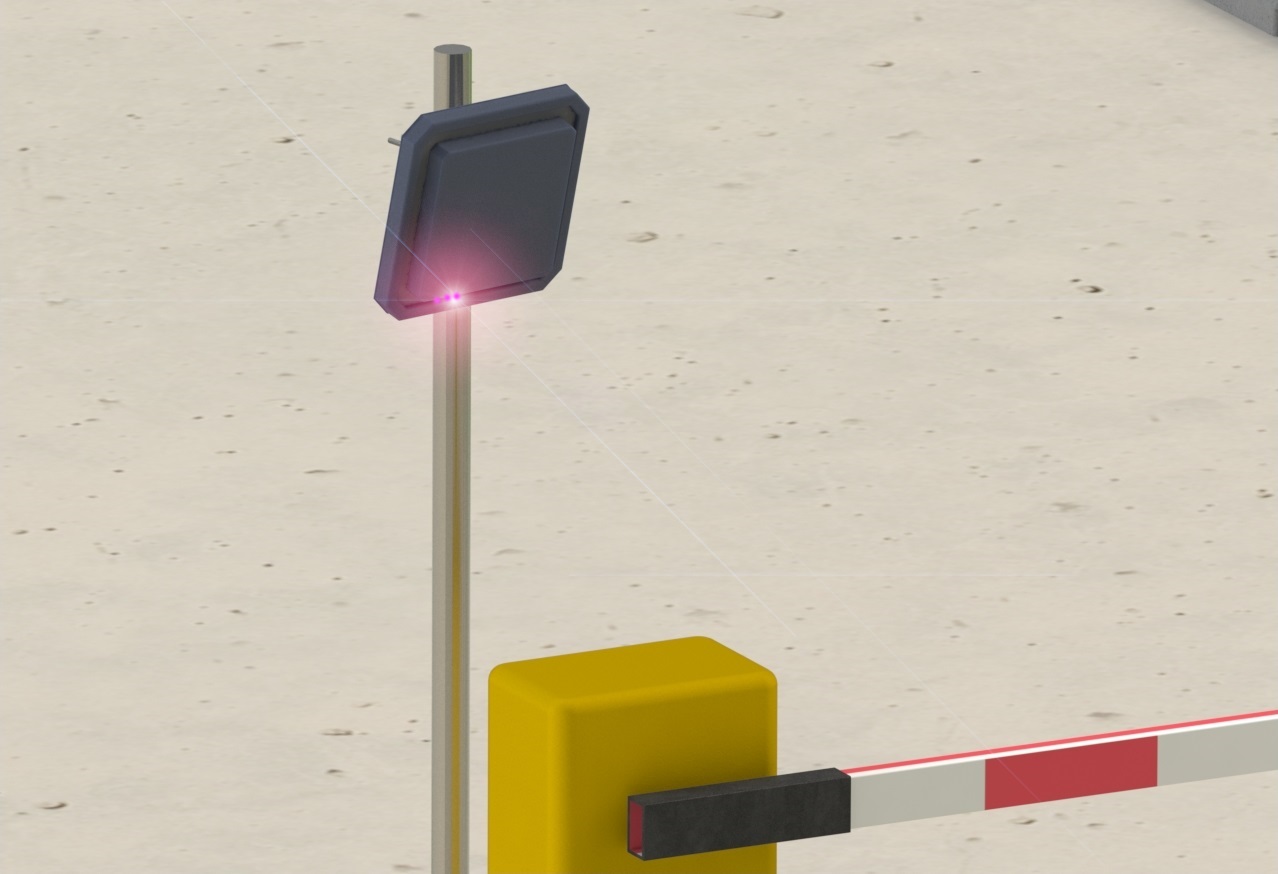

UHF RFID-система SAUK (или антенна SAUK) крепится на шест, столб или на поверхность стены с применением кронштейна типа VESA100.
Также можно применять 700.001.1-MS "Кронштейн из нержавеющей стали" (опция, приобретается отдельно).
Дальность действия настраивается программно.
Для систем автоматизации КПП, как правило, настраивается на 5 метров.

RFID система проезда. Регистрация автомобилей по радиметкам

RFID-Системы SAUK поддерживают

Большинство видов шлагбаумов, ворот и других типов барьеров

Мы применяем самый простой и надежный способ управления шлагбаумами - подключение реле, встроенное в SAUK, параллельно кнопке открытия шлагбаума. Такая "кнопка" есть у большинства шлагбаумов или ворот. Единственное, что нужно сделать - настроить закрытие шлагбаума по истечению таймаута (как правило от 10 до 15 секунд после подачи последнего сигнала на открытие) или закрытие по пересечению луча безопасности.

Любые UHF RFID-метки международного стандарта EPC Class1 Gen2 (это основное стандарт для UHF RFID)

Применяя RFID-систему SAUK можно сканировать любые RFID-транспондеры (RFID-метки). Однако, при организации КПП мы рекомендуем применять специальные, рекомендованные нами - они адаптированы для наклейки на ветровое стекло автомобиля. Также мы рекомендуем применять карты RFID, отличие заключается в том, что применяя карту, Вам надо как бы "показать" её в сторону RFID-антенны (RFID-системы).
При использовании рекомендованных нами RFID-меток нет необходимости специально кодировать их - они будут работать по умолчанию, при этом, каждая из них будет иметь уникальную нумерацию.

Большинство контроллеров СКУД с интерфейсом Wiegand

На данный момент реализовано два протокола передачи данных по Wiegand: Wiegand 26 и Wiegand 34. Любые модификации возможны, но по договоренности. Обращайтесь, мы обязательно рассмотрим возможность модификаций.

Интеграцию с более сложными IT-подсистемами с применением API

RFID-системы SAUK могут стать "глазами и ушами" Вашей IT инфраструктуры. Регистрация перемещения транспорта производится при попадании автомобиля, снабженного RFID-меткой, в зону действия UHF RFID-антенны (до 10-12 метров, в зависимости от условий применения и применяемого UHF RFID-транспондера). В настоящее время интеграция может быть выполнена с применением беспроводной сети Wi-Fi и интерфейса Wiegand. Опционально (по запросу) система может снабжаться модулем RS232\RS485. При подключении через API можно управлять практически всеми функциями системы удаленно, например, регулировать дальность чтения RFID-меток, вводить коды для авторизации UHF RFID-меток и прочее.

Как подключить к шлагбауму или воротам?
Всё очень просто - используется схема управления, аналогичная нажатию на «кнопку»

Любые шлагбаумы или ворота имеют возможность открытия по нажатию «кнопки»

Системы RFID-идентификации SAUK имеют встроенное реле. В случае успешной идентификации RFID-метки и авторизации на RFID-метке реле будет автоматически замкнуто и ворота начнут открываться незамедлительно.

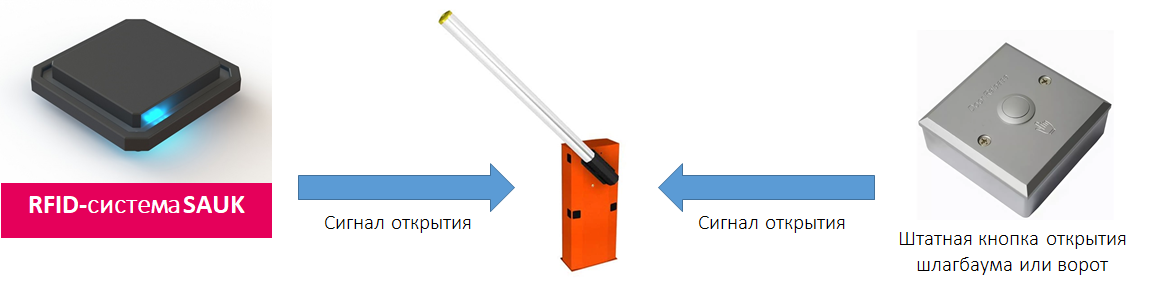

Совместная работа реле SAUK и кнопки открытия

Поскольку SAUK имеет встроенное реле, а наличие кнопки никто не отменял (поскольку ей может воспользоваться сотрудник охраны), то самый простой вариант - подключить реле параллельно «кнопке открытия».

О закрытии шлагбаума

После открытия шлагбаума пройдет немного времени, и он должен закрыться автоматически по истечению заданного таймаута (как правило 5-10 секунд после подачи последней команды на открытие).
Либо шлагбаум закроется автоматически после пересечения автомобилем луча безопасности.

Настройки автоматического закрытия задаются в используемом шлагбауме или воротах.
Как правило, для этого используются DIP-переключатели блока управления.

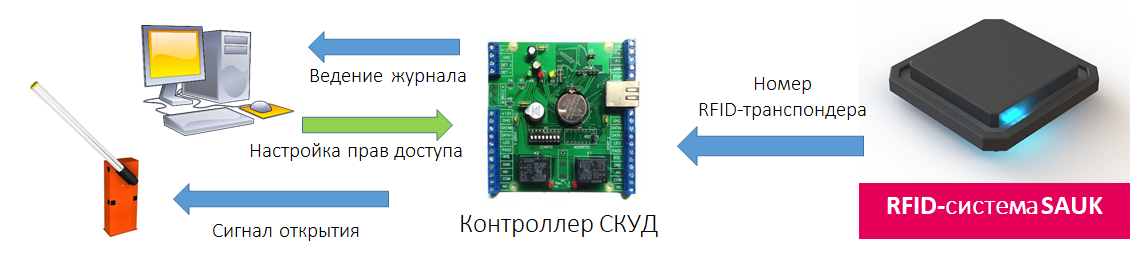

Как подключить к контроллеру СКУД?
Всё очень просто - подключите только три провода Wiegand D0, D1 и GND (Земля)

Нужно ли что-то менять если уже используется СКУД?

Если у Вас на предприятии уже используется СКУД, то нет необходимости что-либо менять. Главное, чтобы имелись свободные порты для подключения UHF RFID-системы SAUK.

UHF RFID Система SAUK может быть подключена практически к любому СКУД

RFID-система SAUK подключается по стандартному интерфейсу Wiegand. Для этого используется только 3-х жильный провод: сигналы D0, D1 и Земля. Большинство контроллеров СКУД воспринимают данные от SAUK, как от «родного \ штатного» считывателя.

Вся последующая работа вашего КПП зависит от возможностей СКУД

Предоставить или заблокировать доступ RFID-транспондеру; настроить расписание доступа, например, разрешить или запретить проезд автомобиля по выходным или в ночное время, просмотреть журнал событий. Как правило, все эти возможности реализованы у большинства производителей СКУД.

Как настроить UHF RFID-систему или UHF RFID-считыватель SAUK?
Самый быстрый способ - подключиться прямо со смартфона и воспользоваться встроенным WEB-интерфейсом

Все RFID-считыватели SAUK имеют встроенное программное обеспечение. Встроенное программное обеспечение применяется для настройки параметров сканирования RFID-меток, а также позволяет проверить работу всех функций RFID-считывателя. Имеет графический интерфейс пользователя, который доступен через любой WEB-браузер, например, Google Chrome, Yandex Browser или Internet Explorer. Кроме того, считыватели имеют API - протокол для программной интеграции считывателя со сторонним программным обеспечением или сторонними системами. В зависимости от модификации RFID-считывателя, для интеграции доступны RS232, RS485, Ethernet, Wi-Fi, Wiegand - настройка работы интерфейсов происходит тоже посредством встроенного программного обеспечения или API.

Способ №1. Подключиться ко встроенной точке доступа

С любого устройства с интерфейсом Wi-Fi осуществить поиск сетей. Это может быть смартфон, ноутбук или обычный персональный компьютер.
Подключиться к RFID-системе, используя её название SAUK-AP-XXXXXX, где XXXXXX - это её серийный номер.
Ввести пароль, указанный в паспорте на изделие.
Готово! Через любой WEB-браузер, установленный на Вашем устройстве, RFID-система SAUK доступна для дальнейшей настройки и работы.
Кстати, можно организовать подключение RFID-системы SAUK к уже существующей точке доступа Wi-Fi, например, к Keenetic Zyxel или D-Link.

Способ №2. Когда подключение между SAUK и Вашей точкой доступа уже настроено

(например, Keenetic Zyxel или D-Link)

Открыть любой браузер, например, Google Chrome или Yandex Browser (машина, с которой планируется работа должна быть зарегистрирована в той же Wi-Fi сети, что и RFID-система SAUK).
В строке адреса ввести IP-адрес системы.

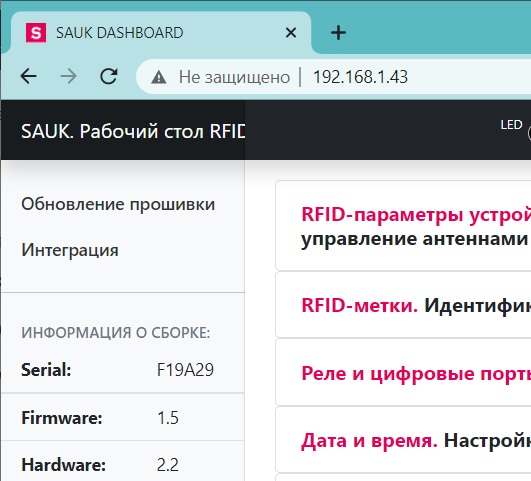

RFID системы проезда со смартфона. Настройка RFID Wi-Fi

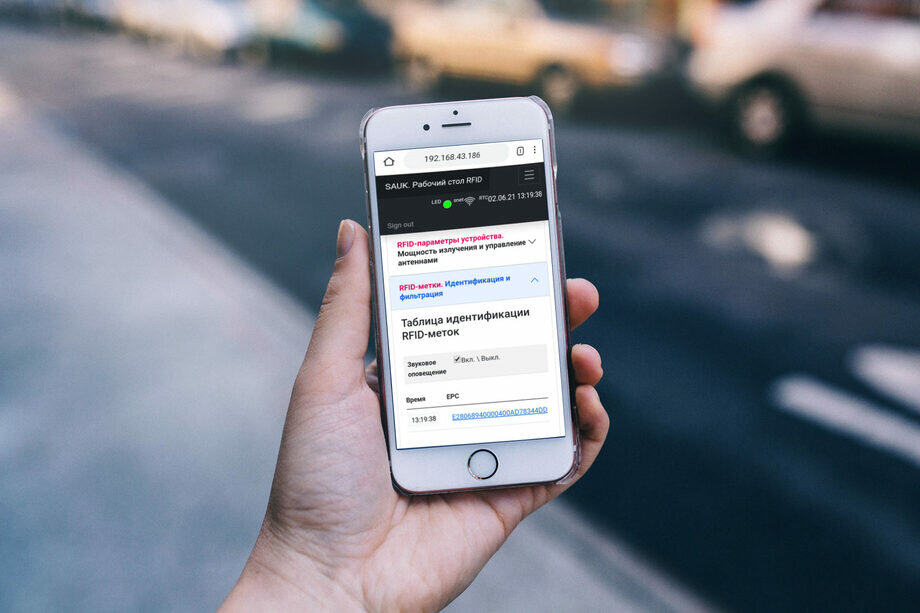

WEB-интерфейс с экрана смартфона. WEB интерфейс очень удобен при проведении пуско-наладочных работ.

Часто задаваемые вопросы

У нас уже есть шлагбаум, хотим открывать его по радиометкам. Какой минимальный комплект SAUK приобрести?

UHF RFID-системы SAUK могут работать самостоятельно, без дополнительного оборудования (например, контроллеров СКУД, программного обеспечения СКУД).

Для СНТ или небольшой частной территории Вам достаточно приобрести любую RFID-систему SAUK или UHF RFID считыватель SAUK. Подойдет любая из систем: как в моноблочном исполнении, так и с внешними антенными. Конечно же, Вам потребуются и сами радиометки UHF или карты UHF.
Для более серьёзных объектов, таких как территория склада или производства, вы тоже можете взять минимальный комплект оборудования, однако лучше рассмотреть вариант интеграции со СКУД. И тут возможны варианты, самое простое - обратиться к нам, мы обязательно Вам поможем и подберем наиболее подходящий комплект.

С какими шлагбаумами совместимы RFID-системы SAUK?

Большинство шлагбаумов или ворот могут открываться системами UHF RFID производства SAUK или UHF RFID считывателями SAUK. Мы применяем самый простой и доступный способ управления: встроенное в систему реле подключается параллельно кнопке открытия (та самая кнопка, на которую нажимает охранник), или в параллель системам, которые уже применяются (GSM приёмник или пульт управления). У нас множество внедрений, где RFID системы SAUK управляют шлагбаумами CAME, NICE, FAAC, DoorHan, AN Motors ASB и другими.

$С какими СКУД-контроллерами \ СКУД-системами совместимо оборудование SAUK?$

С какими СКУД-контроллерами \ СКУД-системами совместимо оборудование SAUK?

Вы можете использовать практически любые контроллеры СКУД с поддержкой подключения считывателей по Wiegand (Виганд). В настоящее время мы применяем самые распространенные протоколы Wiegand 26 и Wiegand 34. Опционально доступны и другие варианты протокола Wiegand.

UHF RFID-системы SAUK проверены со следующими контроллерами:

Sigur E500U, Wiegand 26 и Wiegand 34.
Sigur E900U, Wiegand 26 и Wiegand 34.
IronLogic Z-5R (мод. Net 8000), Wiegand 26.
IronLogic Z-5R (мод. Net 2000 с прошивкой Extended), Wiegand 26 и Wiegand 34.
Artonit. Контроллеры СКУД серии Артонит (СЕ), Wiegand 26 и Wiegand 34.
Hikvision DS-K2602, Wiegand 26 и Wiegand 34.
RusGuard ACS-102, Wiegand 26.

Нам требуется ведение базы данных, АРМ охранника и АРМ сотрудника бюро пропусков, а также система отчетности о перемещениях грузовиков нашего предприятия

Для решения подобных задач мы рекомендуем подключить UHF RFID оборудование SAUK к системе контроля и управления доступом (СКУД). У нас в портфолио множество реализованных проектов со СКУД. Есть перечень рекомендуемых нами контроллеров СКУД и программного обеспечения СКУД. Однако вы можете использовать любые контроллеры СКУД с поддержкой подключения считывателей по Wiegand (Виганд).

Если у Вас есть возможность и желание, то применяя API SAUK, вы легко можете интегрировать оборудование SAUK в IT-инфраструктуру предприятия и обойтись без СКУД-систем.

Хотим выбрать "правильный" комплект оборудования, "запустить" всё быстро и с первого раза.

Чтобы всё сделать правильно, нам необходимо исследовать Ваш объект. В большинстве случаев достаточно ознакомиться с фотографиями - мы подберем для Вас правильный шлагбаум, нужные RFID-системы и определимся с прокладкой кабельных линий. В редких случаях, когда решается, действительно сложная задача, может потребоваться выезд нашего специалиста.
Обращайтесь, мы обязательно Вам поможем (наши контакты).

Хотим решение "под ключ" с монтажом и настройкой оборудования.

Во многих регионах у компании SAUK уже есть партнеры, которые могут подключиться к решению Вашей задачи, выехать на объект, провести грамотный монтаж и правильно всё настроить. При необходимости коллеги могут взять Ваш объект на обслуживание.

Хотим решение "под ключ" с комплектом проектной документации.

В некоторых случаях требуется проектная документация для последующего монтажа в соответствии со строительными нормами и правилами. Мы можем разработать комплект проектной документации. Обращайтесь, мы обязательно Вам поможем (наши контакты).

Технические характеристики оборудования, указанные в данной спецификации, могут быть изменены без предварительного уведомления пользователей. С целью усовершенствования нашей продукции мы производим выпуск ревизий, в которых улучшены те или иные параметры устройства. Для получения точной информации о конкретном устройстве, пожалуйста изучите паспорт на приобретенное устройство, в котором указаны точные технические характеристики.
